CIP清洗站又稱原位清洗、在線清洗或就地清洗，是cleaning in place的簡稱。CIP清洗系統，即不分解生產設備，又可用簡單操作方法安全自動的清洗系統，幾乎被引進到所有的食品，飲料及制藥等工廠。CIP清洗實際是設備內部的清洗，如管道內部、缸體內部等。今天我們一起來認識一下CIP清洗站。

一、CIP清洗系統的設備構成

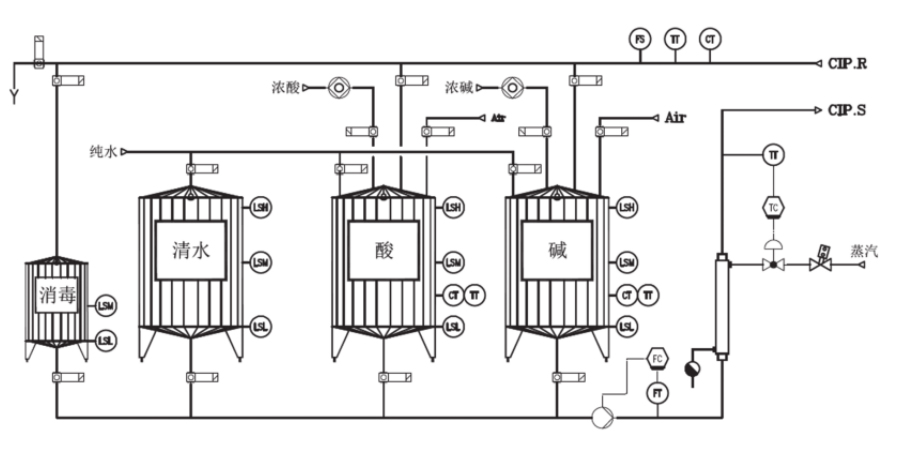

CIP清洗系統是根據清洗點的數量確定，CIP清洗系統主要由酸罐、堿罐、水罐、濃酸濃堿桶、加熱系統、隔膜泵及PLC觸摸屏控制系統組成。其中酸罐、堿罐、水罐為保溫罐，此外酸堿罐還設有攪拌系統。

CIP清洗系統的核心是CIP清洗站，清洗站可以是單罐或多罐設計，通過設置程序由CIP 清洗系統自動配置清洗液，經氣動控制閥與輸送泵、回流泵來完成清洗液的輸送、回流循環清洗、排放、回收的整個清洗過程。由在線電導率檢測儀、在線 TOC、PAC 及工業觸摸屏電腦實現自動化監測與控制。CIP系統可以根據用戶要求設計為移動式或固定式。

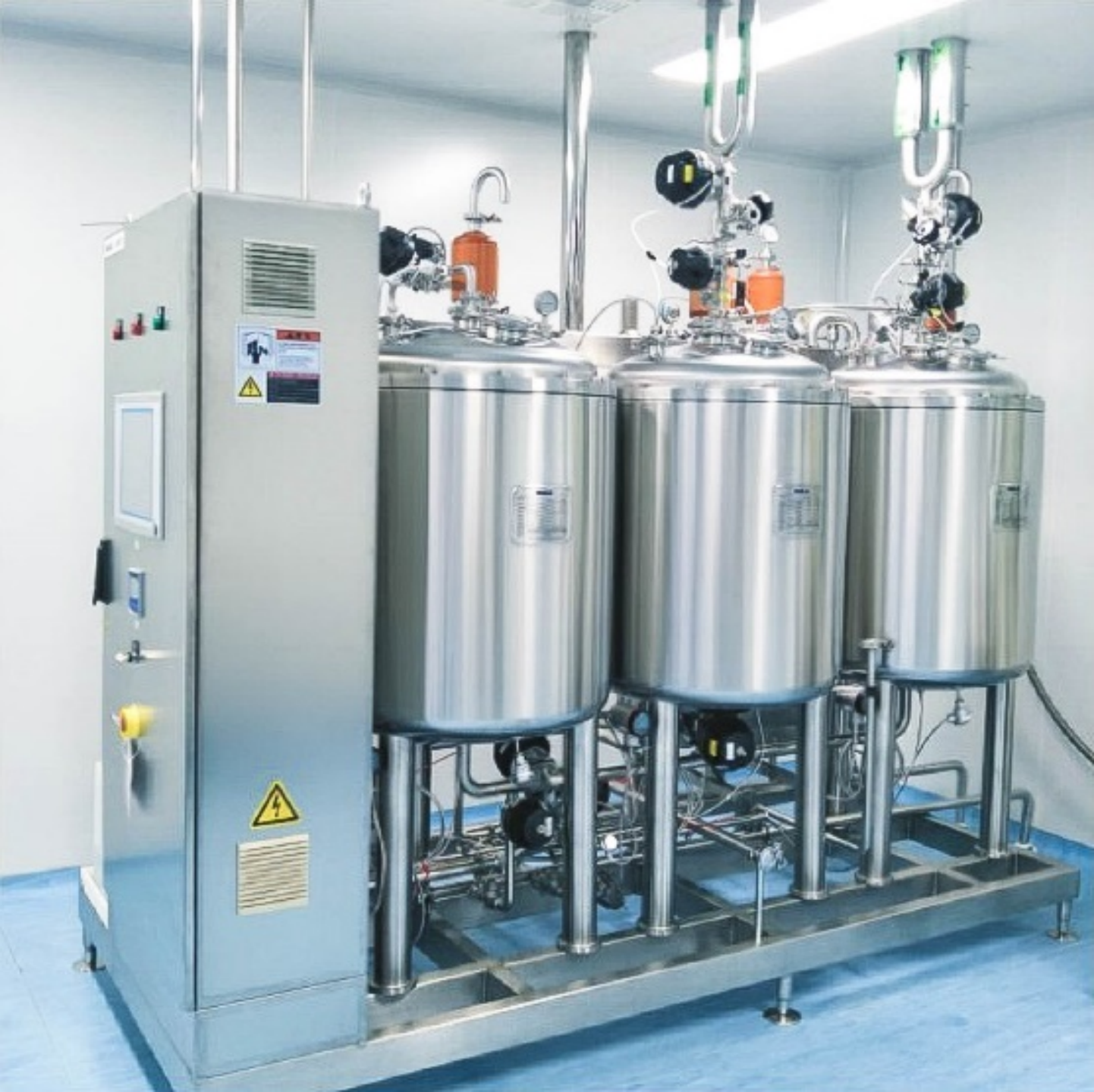

圖示為耐利三罐CIP在線清洗系統

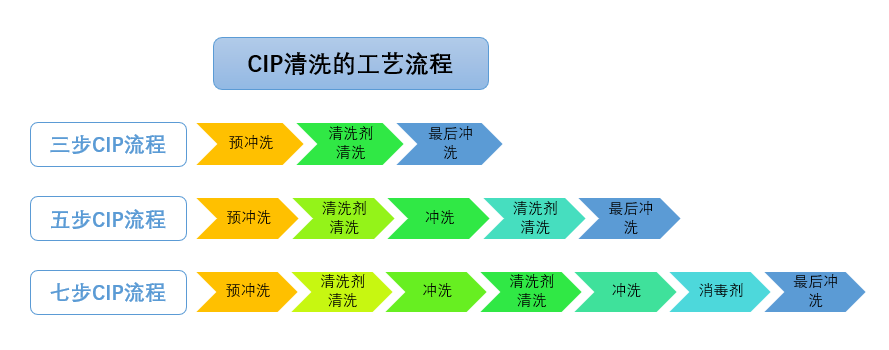

二、CIP清洗站的工藝流程

清洗工藝的通常原則：

一般工藝都是采用3步法清洗(水沖洗-堿洗-終淋)

無菌配液工藝采用5步法清洗(水沖洗-堿洗-水沖洗-酸洗-終淋)

水沖洗常采用飲用水或回收回來的終淋水，水溫根據不同殘留物可調節，一般控制水的溫度在60~80℃。堿洗常采用1.0~2.5%NAOH溶液，在不存在交叉污染的前提下堿洗回收液可循環利用酸洗常采用1.0~2.0%硝酸；終淋采用純化水，無菌配液采用注射水。

三、CIP清洗裝置的優點

1、穩定的CIP清洗，采用人機界面圖象顯示。

2、自動切換各工藝參數，自動調節清洗時間、PH、溫度等參數。

3、可選擇手動控制或自動控制兩種操作方式。

4、所有操作均可記錄，便于GMP認證。

5、能使生產計劃合理化及提高生產能力。

6、與手洗相比較，不但沒有因作業者之差異而影響清洗效果，還能提高其產品質量。

7、能防止清洗作業中的危險，節省勞動力。

8、可節能清洗劑、蒸汽、水及生產成本。

9、能增加機器部件的使用年限。

10、CIP清洗系統有單罐雙罐及多罐供用戶選擇，有移動式及固定式。
